相較于傳統施工方法，模塊化建造方法最重要的優勢是顯著縮短了建造時間。特別是在新建替代橋梁的情況下，新橋的建造應避免對橋下交通造成重大影響，由此減少了交通擁堵和繞行，同時也避免因此產生的多余CO2排放，因此在施工本身、可能      出現的交通改道等方面都實現了成本節約。模塊化建造方法的另一個優點是，通過將預制的梁段組合在一起，可以最小化施工現場的環境干擾。模塊化構件可以在工廠中進行一系列的優化，以高速度和足夠的質量進行生產，而且不受天氣影響。這樣生產的混凝土構件具有非常密實的表面，而且工場預制受到持續而穩定的質量控制，從而形成極其耐用的結構，其維護成本和整體生命周期成本均低于現澆混凝土結構。

對于新建的替代橋梁，通常要求新結構能夠在顯著增加的交通負荷下，仍然能夠與現有橋梁的建筑高度相匹配。否則，通常會導致由于抬高引道或坡道而產生額外的成本和環境影響，這一點在設計時應該盡量避免。對于這種應用情況，組合結構以其輕質和高承載能力顯得尤為合適。

典型案例及其施工

1.GreiBelbach segment分段橋

      2014年，Max B?gl與SSF工程師有限公司（SSF）合作開發了一種新型的結構，其原理是將承重體系分為縱向和橫向兩個承載系統。首次在試點項目GreiBelbach segment分段橋[1]（圖1）中實施。從圖示中可以看出，放棄了車行道板與鋼梁之間的組合連接。設計的目標是在短時間內實現一個持久且適應性強的設計，同時確保結構高質量。通過放棄主承重結構與橫向梁段之間的剪切組合，可以輕松更換單個梁段。梁段配備了滑動涂層，結合不銹鋼板架設在主承重結構上，確保整個使用壽命內摩擦系數為0.30[1]?？v梁在這里形成所謂的預制組合梁（VFT梁），該梁于1998年由SSF在半成品構件和后續補充現澆混凝土的改進體系中研發得到[2]。與常規的預制組合梁（VFT梁）相比，分段建造法中的混凝土上緣不再通過現澆混凝土進行補充，而是已經在工廠中完全施工完畢，并且除了作為組合板的功能外，還用于支撐橫向張拉的預應力車行道板?；炷亮和ㄟ^(guò)組合榫構件與鋼梁牢固連接[1,3]。

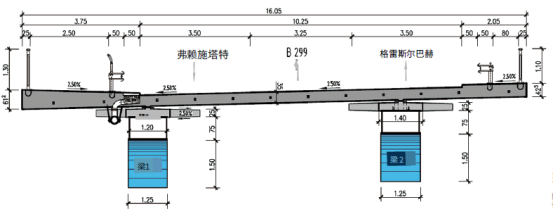

圖1 GreiBelbach 分段橋的截面

2.Sebes-Turda Mures 高架橋

      由SSF工程師有限公司開發的組合梁網格（VTR，Verbund-Tr?ger-Rost）建造法針對縱橫梁連接問題，通過無現場焊接的嚴格模塊化設計加以解決。 VTR建造法的主要構件（鋼縱梁、預制混凝土橫梁和車行道板）以及系統化的建造方式可參見圖2。

      Sebes-Turda Mures高架橋[4]作為第一座采用VTR建造法的橋梁于2014年在波蘭和羅馬尼亞建成。橋梁全長為720米（12×60米），是這種施工方法一個很好的案例。

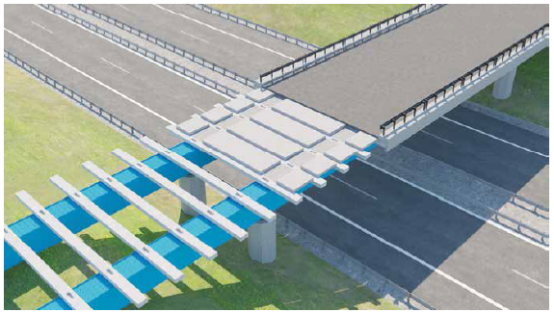

圖2 VTR建造法的結構體系

      在組合梁網格（VTR，Verbund-Tr?ger-Rost）建造法中，縱梁優先采用氣密焊接的鋼箱梁，長度可達40米（圖3）。 在大跨度情況下，箱體的寬度和高度可以設計為在需要時檢測人員可以連續行走。當環境條件適宜且業主同意時，可以使用耐候鋼作為縱梁。橫梁在工廠預制，并整體放置在縱梁上（圖4）。 縱橫梁組合可以像往常一樣通過剪力釘和現澆混凝土完成。通過這種方式，車行道板自重荷載在施工狀態下被組合梁縱橫網格承載（圖5）。橫梁可以采用鋼或鋼筋混凝土制作。通常，密實的鋼筋混凝土橫梁更受歡迎，因?yàn)榈靡嬗诮ㄔO(shè)和維護成本，它們相對于鋼梁具有經濟優勢。 施工使用自密實混凝土C50/60，從而得到高密實的結構，通常設計的環境等級為XC4、XD3和XF2。為避免因混凝土收縮而導致的裂縫，橫梁在張拉臺座上進行部分預張拉。鋼筋混凝土橫梁和車行道板的制造通常在固定地點進行批量生產，這種生產方式能夠保證幾何精度、材料一致性以及高生產速度，并且可以通過機器人進行制造。對于車行道板，質量要求與橫梁相同。原則上避免對板進行分割，以確保車行道板的底面沒有可見的接縫。

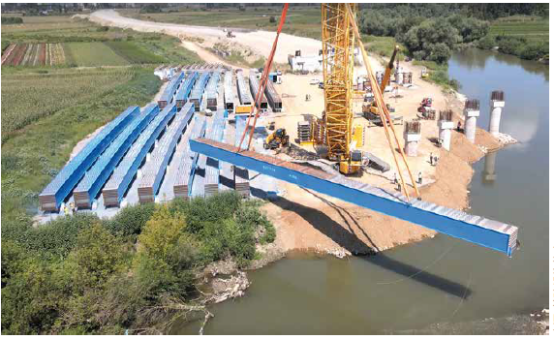

圖3 Sebes-Turda Mures 高架橋: 安裝一根55米長的彎曲鋼縱梁

圖4 A10 Sebes-Turda Mures 高架橋: 安裝的橫梁

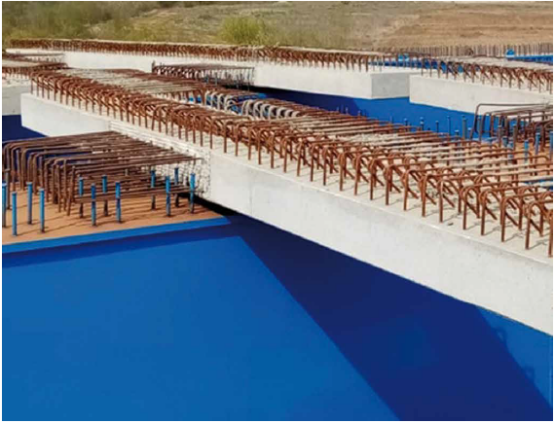

圖5 組合梁網在放置車行道段之前

對拼裝方法的研究

      對于模塊化建造，重要的是為各個模塊的拼接選擇一種靜態的而且結構質量可靠的解決方案。以往的經驗和試點項目表明，這些所謂的薄弱點可以通過相應方法安全且持久地解決。對于模塊化結構，它們的連接和制造也是歐洲當前的主要研究方向，其目標是通過智能預制實現更短的建造時間。

     早在1960年代，東德的工程師們?cè)诮ㄔO(shè)跨越Hohensaaten-Friedrichstaler waterway的橋梁（圖6）時，通過摩擦連接實現了預制板構件和鋼梁之間的抗剪連接。車行道板的混凝土預制件通過HV螺栓（熱鍍鋅高強螺栓）與鋼梁連接。后期在鋼上部橫梁和車行道板上鉆孔用于固定HV螺栓（圖7a）。然而，由于連接程度較低，這種技術被證明是有問題的。此外，HV螺栓的預緊和后緊，因蠕變而需要耗費大量時間。因此，決定不在其他建筑中實施這一技術。相反，通過開發一種標準化的空心錨栓，顯著提高了連接效果。在每個預制件的四個凹槽中使用大型鋼錨栓，并與鋼上部橫梁焊接，如圖7b所示。鋼梁與混凝土預制板之間的結合是通過用低收縮砂漿填充凹槽而形成的。這種連接技術已在Grimma的Mulde橋（圖8）、Wittenberge的Elbe橋以及一系列架空跨越結構中使用[5]。

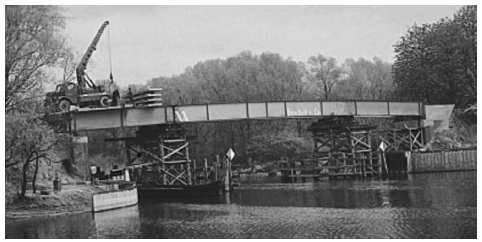

圖6 在跨越Hohensaaten-Friedrichstaler waterway的橋上鋪設預制混凝土構件

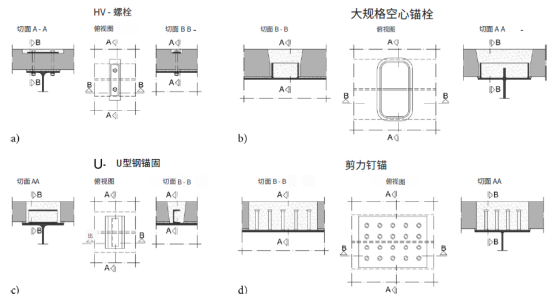

圖7 模塊化組合橋梁的組合連接件：

a) HV螺栓，b) 大型空心錨栓，c) U型鋼構件和d) 剪力釘

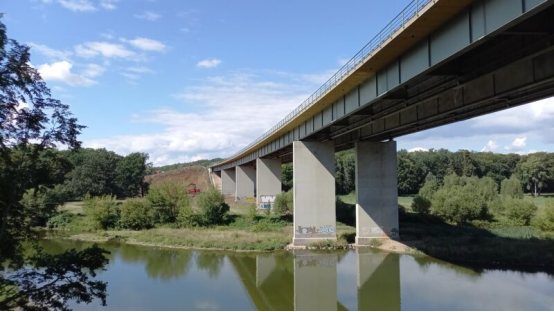

 圖8 Muldebrücke Grimma

      目前，剪力釘作為組合結構的連接件已在全球范圍內得到廣泛應用，因此在歐洲模塊化組合橋梁的建設中，它們也是使用最廣泛的連接件。以下介紹的連接件改進之處主要在于剪力釘在鋼長梁上的排列方式。在1960年代和1970年代，瑞士在橋梁建造中實施了國外常用的一種施工方法，其基本原理是將剪力釘整組焊接到鋼長梁上，在混凝土構件相對應的位置則是矩形的開口。這些開口要么在工廠中已經進行加固，要么在鋪設構件后在工地上補充加固?；炷亮憾闻c鋼縱梁之間的結合是通過灌注矩形開口來實現的（圖7d）。 這種建造方式在美國[6]、英國[7]、法國[8]、日本[9]和韓國[10]也得到了應用。在德國，這種建造方式于2018年在哈根的哈默赫街橋的新建替換橋梁中得到了應用。

      在法國，PS13道路跨越A85的橋梁實現了另一種在混凝土梁段與鋼梁之間建立連接的方法[7]。為了實現可靠連接，在車行道混凝土梁段中設置了直徑為80mm的圓形開口。在鋪設車行道混凝土后，通過這些開口從上方將單個剪力釘焊接到鋼主梁上（圖9）。 隨后通過用自密實混凝土填充開口來形成組合結構[8,12]。

圖9 在法國的模塊化組合梁的車行道板中通過圓形開口焊接剪力釘[7]

      在瑞典使用的一種連接方法中，連續的剪力釘被整排焊接到鋼梁的上翼緣上。在混凝土梁段中，為剪力釘預留了U形通道（圖10）。 梁段中的通道和鋼梁的上弦共同形成了填充砂漿的模板。為了將填充砂漿引入組合接縫，每個梁段和通道預留了兩個孔洞，孔洞的位置沿著梁段的截面高度。 該方法于2000年在Rok?n橋和2002年在Norrfors鐵路橋上得到應用[13]。

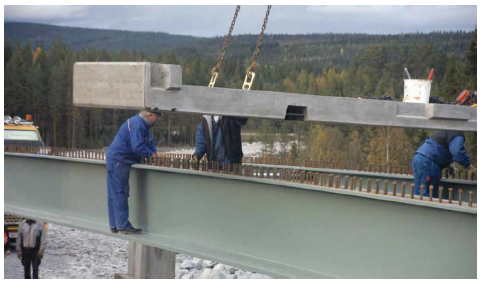

圖10預制梁段中的封閉接縫[13]

      在芬蘭，建造Laisentianjoki橋時試驗了一種類似的工藝，但該工藝采用的是向上開放的接縫，而不是封閉的接縫。由于截面整體斷開，組合接縫在吊裝預制件時成為了一個脆弱的薄弱環節。為了避免在吊裝時出現問題，必須在這些位置用鋼構件對節段進行加固。與其他方法一樣，鋼構件與混凝土構件的組合在提升后通過灌注接縫來完成[14,15]。

后續發展方向

1.拼接技術的改進

      單個構件之間的拼接，即將模塊化節段連接成一個整體，必須給予特別關注。這些連接接口必須經過仔細設計和驗證?；谝淹瓿山Y(jié)構的經驗以及研究和科學的發展，除了已經經過測試的改進方案外，還有更多創新的、經過科學驗證的解決方案可用于實現此目的。

2.防水及鋪裝的簡化

       對于本文介紹的模塊化建造方法，目前仍然需要常規的防水和車行道鋪裝。未來應研究是否可以由于預制件廠生產的混凝土結構極為密實，從而省略防水和鋪裝，就像在使用分段鋼組合梁的試點項目（OU Mihlhausen的Briicke GreiRelbach橋）中實施的那樣，并且已經在運營過程中進行了多年的測試。

      設計和施工模塊化橋梁的努力已經進行很長時間了。在歐洲，已經有多種不同的模塊化建造方式得到應用，并且在不斷使用和發展。縮短的建造時間意味著更低的成本，并且提高了公眾的接受度（由于交通干擾減少）。通過在工廠進行批量化、高質量的預制，模塊化結構通常能夠?qū)崿F(xiàn)極好的耐久性，結合輕便的拆裝性，能夠?qū)崿F(xiàn)非?？沙掷m(xù)的橋梁結構。鋼組合結構的模塊化建造方式還具備另一個優勢，即主要承重構件的運輸重量明顯低于傳統的實體建造方式。

      面對當下我們面臨的挑戰，包括不斷增加的交通流量以及盡可能減少對環境的影響和社會經濟成本的要求，模塊化建造方式提供了一種簡單而有效的解決方案。本文介紹了各種組合橋梁建設中的模塊化建造方式，這些方式可以實現絕大多數新建（替代）項目。在波蘭和羅馬尼亞實施的VTR建造法的建筑物不僅證明了其可行性，還展示了這種模塊化建造方式的高效性。

參考文獻

[1] Seidl, G.; Hierl, M.; Breu, M.; Mensinger, M.; Stambuk, M(2016) Segmentbriicke GreiRelbach als Stahlverbundbriickeohne Abdichtung und Asphalt in:Stahlbau 85,H.2.S.126-136.

[2] Doss,W.et al.(2001) VT-Bauweise- Entwicklung von Verbundfertigteiltr?gern im Briickenbau in: Beton- und Stahlbetonbau 96,H.4,S.171-180.

[3] Deutsches Institut fiir Bautechnik (Dibt)(2018) Allgemeine Bauartgenehmigung fiir Stahlverbundtr?ger mit Verbunddiibelleisten in Klothoiden-und Puzzleform. Z-26.4-56Berlin.

[4] Geiβler,K.:Reintjes,K.-H:Rodemann.J.(2009) Ganzfertigteile bei der Verbundfahrbahnplatte der Bahretalbriicke-Eine Revision nach Ausfuhrung und baubegleitender messtechnischer Uberachung in: Stahlbau 78.H.12S.897-906.

[5] Fiedler,E.(2001) Die Entwicklung des Stahlbriickenbaues in der DDR bis zum Zeitpunkt der Wende- Ein Riickblick(TeilⅡ) in: Stahlbau 70.H.5.S.317-328.

[6] Culmo,M,(2009) Prefabricated Composite Bridges in the United States including Total Bridge Prefabrication in Collin,p:Hallmark,R:Nilsson,M. [eds.] Interational Workshop on Prefabricated Composite Bridges. Stockholm, 4. M?rz 2009,pp.141-153.

[7] Gordon,S.R.; May,I.M.(2009) Precast deck systems for steel-concrete composite bridges in: Collin, P.: Hallmark. R.:Nilsson, M.[eds.] International Workshop on Prefabricated Composite Bridges.Stockholm,4.M?rz 2009,pp.167-197.

[8] Berthellemy,].(2009)Composite element bridges in FranceExperiences of prefabricated slab decks in: Collin, P..H?llmark, R.; Nilsson, M. [eds.] International Workshop onPrefabricated Composite Bridges.Stockholm, 4. Marz 2009.Pp.45-62.

[9] Ralls, M. L. et al. (2005) Prefabricated Bridge Elements and Systems in Japan and Europe. No. FHWA-PL-05-003.United States. Federal Highway Administration. Office of International Programs, March 2005.

[10] Shim, C.S.; Chung, C.-H; Kim, I.-K.; Kim Y.J. (2020) Development and Application of Precast Decks for Composite Bridges in: Structural Engineering International 20,no.2 pp.126-133.

[11] Balder,T.; Schmimanski,A.(2019) Briicke Hammacher Str.iiber die BAB 46 in Hagen in: BFT International, H.2,S.31-32.

[12] Dauner,H.-G,(2002) Techniken zum Bau der Fahrbahnplatte bei Verbundbriicken in: Stahlbau 71,H.8,S.625-631

[13] H?llmark;R.; Collin.P.;Stoltz,A.(2009) Innovative Prefabricated Composite Bridges in: Collin,P.; H?llmark, R.;Nilsson,M.[eds.] Interational Workshop on Prefabricated Composite Bridges. Stockholm,4. M?rz 2009, pp.121-140.

[14] Hariu,T.(2009) Case Laisentianjoki bridge - Cantilever bridges with Prefabricated deck elements in: Collin. P.;H?llmark.R.; Nilsson. M. [eds.] Interational Workshop on Prefabricated Composite Bridges.Stockholm,4. M?rz 2009. pp.105-109.

[15] H?llmark,R.; White,H.;Collin,P.(2012) Prefabricated Bridge Construction across Europe and America in: Practice Periodical on Structural Design and Construction 17, no. 3 pp.82-92.
